WX VAPOR

日本人向け軍用アイウェアのフラッグシップ・モデル

WX VAPORは世界最高の光学性能と安全性能、機能性や利便性、汎用性さえも考慮したWILEY X®の日本人向けフラッグシップ軍用アイウェアである。
この究極とも言えるWX VAPORの高性能さは、従来の軍用アイウェアを圧倒する”本質的な性能”が追及されている。
従来の軍用アイウェアにおける現実と光学的な問題

まずは、WX VAPORをご紹介する前に従来の軍用アイウェアやセーフティグラスの現実と光学的な問題について理解を深めたいと思う。
一枚のワイドレンズをハーフリム・フレームに取り付けるタイプのアイウェアは、顔に沿いカーブ(湾曲)する大型レンズによって広い視野角が得られるメリットがある。このタイプの軍用アイウェアやセーフティグラスは大型化したレンズの耐衝撃性能を維持するためにレンズ厚を増やしている。
しかし、厚みがあり、カーブ(湾曲)するワイドレンズには光学的な問題点を抱えている。

耐衝撃性を考えなければ、平らで可能な限り"薄いレンズ"であれば光の屈折を抑えることは容易である。
しかし、軍用アイウェアやセーフティグラスのように「顔に沿うためのカーブ(湾曲)するワイドレンズ」で「耐衝撃性を確保するための厚いレンズ」では光を大きく屈折させてしまう。したがって視界が歪み、レンズ越しに見える地形や物の形・サイズ・位置が裸眼とは異なって見える。

問題はこれだけではない。このレンズ単体の問題の他に、アイウェア着用者で異なる鼻の形や耳の位置などによって、レンズの位置や傾斜角が適正に保たれないのである。

この不適切なレンズの傾斜角は、一枚のカーブしたワイドレンズを採用する従来の軍用アイウェアやセーフティグラスにおいて慢性的に発生している。さらに、ウインド&ダストプロテクション(防塵防風)性を考慮して大型化し、顔に沿うカーブレンズであるが故に、大抵の場合において人が着用すると顔の頬にレンズが触れ、運動時や目を細めた際の頬の動きに合わせ、レンズが動いてしまい、不規則な光の屈折を生み出してしまう。このように一枚のカーブしたワイドレンズを採用する従来の軍用アイウェアには光学的な問題が存在している。

このような光学的な問題が存在している従来の軍用アイウェアやセーフティグラスは、その歪みを意識して使用しけなれば危険である。何故なら個人差があるものの着用者によっては"歪んだ視界"に慣れて違和感を感じなくなることも多く、実際と乖離した視界を現実と誤認識し続けてしまうからだ。

ただ、従来の軍用アイウェアを使用する兵士達は視界の歪み(光の屈折)を訓練や教育によって理解しているはずで、最も重要なミルスペックに準拠した耐衝撃性があれば光学性能は必要最低限維持できていれば良いと言えるだろう。

高性能光学レンズSELENITE™とTAKE-FLIGHT™ノーズの実装

しかし、WILEY X®が目指すのは優れた光学性能と耐衝撃性の両立である。したがって、WX VAPORにおいても、この従来の軍用アイウェアにおける光学的な問題を改善し、ミルスペックを超えた耐衝撃性能を実現している。

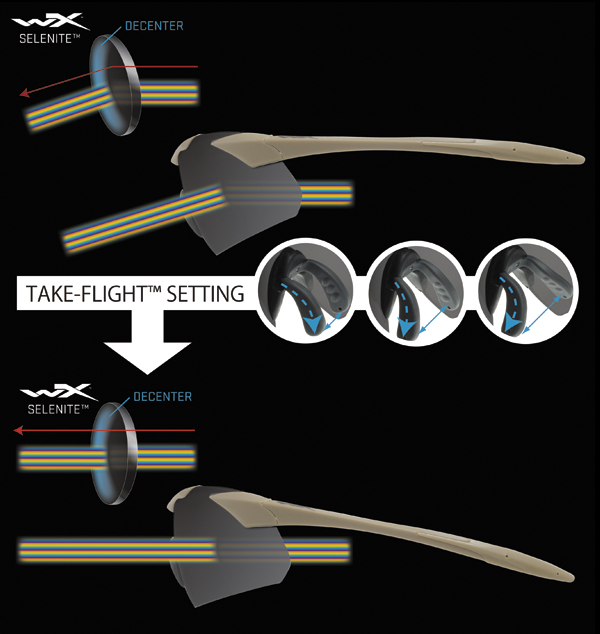

WX VAPORに合わせて作られたディセンター処理を施した高性能光学レンズSELENITE™はカーブによって発生する光の屈折を補正する。これによりレンズ単体の問題を改善している。

さらに着用者によって発生する不適正なレンズ位置や傾斜角に伴う光の屈折に対しては、着用者に合わせて微調整が可能なTAKE-FLIGHT™ノーズによってレンズの適正な傾斜角を確保し、レンズ光学中心と着用者のアイポイントを一致させる。

従来の軍用アイウェアを超えたWX VAPORは、このディセンター処理を施した高性能光学レンズSELENITE™と着用者に合わせた微調整が可能なTAKE-FLIGHT™ノーズの実装によって実現した。また、砂埃から眼を保護するダストプロテクションや強風から眼を保護するウインドプロテクションを必要とする場合には、TAKE-FLIGHT™ノーズを調整してレンズを顔に密着させるようなフィッティング変更も容易に可能である。

微調整可能なTAKE-FLIGHT™ノーズのTYPE-Fノーズパッドと固定式ノーズのTYPE-Aノーズパッド

WX VAPORは万能なTAKE-FLIGHT™ノーズ = TYPE-Fノーズパッド(付属品) と 防塵防風性を重視した固定式ノーズ = TYPE-Aノーズパッド(別売品) の2種類に対応しており、用途に応じて使い分けることができる。
TYPE-Fノーズパッドは前述のように万能なTAKE-FLIGHT™ノーズを実装しており、光学的にも着用感的にも自由にフィッティング調整が可能なため、多目的な運用が可能である。また従来の軍用アイウェアやセーフティグラスのようにレンズが頬に触れ、運動や射撃際に頬の揺れに合わせてレンズも動き、その結果、不規則な光の屈折を生み出して視界不良とならないように千差万別な着用者の顔に合わせて"レンズが頬に触れない"ノーズセッティングも可能となっている。さらに強風やヘリのダウンウォッシュ(ヘリのローター風)に対して、即座に防塵防風性を必要とする場合には、レンズを顔に押し付けるだけで顔への密着性を高めることも容易に可能である。
TYPE-Aノーズパッドは固定式ノーズで、可能な限りレンズを顔に近づけ、より高い防塵防風性を必要とする場合に使用する。

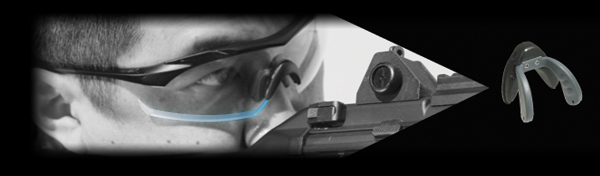

▼TYPE-Fノーズパッドのセッティング一例:頬にレンズが触れていないため、頬が動いてもレンズの光学性能は一定を保つことができる。

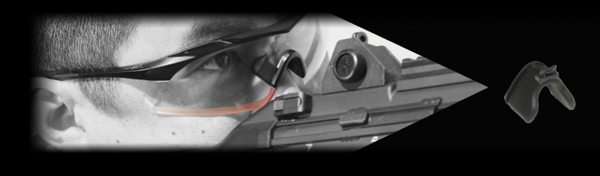

▼TYPE-Aノーズパッド:砂塵が舞い、視界が数メートルとなる状況や屋内など、視界範囲がショートレンジ(短距離)で有効である。

ミッションを問わない驚異の曇り止め性能FOIL™アンチフォグ・コーティング

軍用アイウェアやセーフティグラスは顔のラインに沿ってレンズがカーブしている。防塵防風性を高めであるが、これと引き換えに通気性が低下し、レンズ内側が曇り易くなってしまう。レンズが曇る原因は暖かく湿った空気が、冷めたレンズに触れ、その結果"結露=曇り"が発生する。レンズの曇り度合は着用者の発汗量や息、アイウェアの使用環境によって異なるものの、自然界の法則から言えばレンズの曇りは必然といえよう。しかし、この自然の法則に対してWX VAPORは素直に従うことはない。

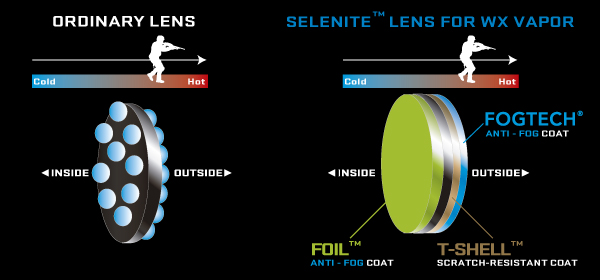

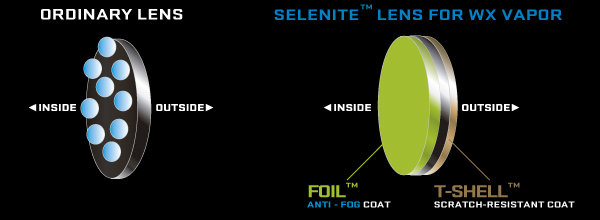

WX VAPORのSELENITE™レンズ外側(OUTSIDE)には強風による砂塵などでレンズが傷つかないようにT-SHELL™コートによってレンズを保護し、曇り易いレンズ内側(INSIDE)には強力な曇り止めFOIL™アンチフォグ・コートが施されている。FOIL™アンチフォグ・コートは暖かい湿った空気が触れても結露が発生し難くする。多湿状態が続き、結露の発生を防げない状況では、結露を薄く広げ、光の屈折を抑えた薄い水のフィルターを形成して明瞭な視界を確保する。自然界の法則を変えることはできないが、その結果となる"結露=曇り"を変化させるのがFOIL™コートである。

しかし、急激な気温変化においてはレンズ内側(INSIDE)だけではなく、レンズ外側(OUTSIDE)の曇り対策も必要となる。特に市街地のタクティカル用途においては必須である。例えば、冬に寒い屋外から暖かい屋内に突入した場合、屋外で冷えてしまったレンズは、屋内の暖かい空気に触れることでレンズの両側が瞬く間に曇ってしまい、視界は真っ白になり何も見えなくなってしまうからだ。このようになってしまったら、レンズ外側(OUTSIDE)の曇りが解消されるまで、その場に止まるのか?それとも水玉が出来ぬように手で拭うのか?タクティカル用途においては、どちらも現実的ではない。
WX VAPORでは急激な気温変化などでレンズ外側(OUTSIDE)においても曇り対策が必要な場合、事前に付属の軍用曇り止めシートFOGTECH®をレンズ外側(OUTSIDE)に塗っておくだけだ。このFOGTECH®はウェットシートのようになっており、レンズ外側(OUTSIDE)を拭くように塗るだけで、乾拭きも必要がない。このようにWX VAPORはレンズ内側(INSIDE)はFOIL™アンチフォグ・コート、レンズ外側(OUTSIDE)はFOGTECH®によって急激な気温変化に伴う曇りにも対応できるようになっている。

視力補正レンズ・アダプター PTX RXインサートとUPLC RXインサート対応

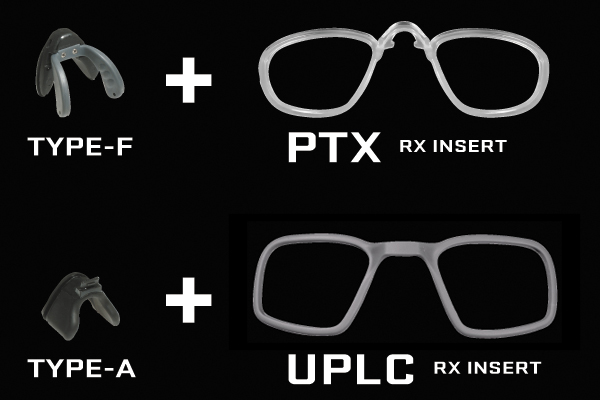

WX VAPORは視力補正が必要な着用者向けにオプション(別売)でTYPE-FノーズパッドにはPTX RXインサート、TYPE-AノーズパッドにはUPLC RXインサートが対応している。
PTX RXインサートは、TAKE-FLIGHT™ノーズを実装したTYPE-Fノーズパッドに取り付けるため、通常の眼鏡と同様に度付きレンズの光学中心と傾斜角、レンズとの距離さえも調整することができる。従来の軍用アイウェアでは実現できなかった着用者に合わせた光学的フィッティング調整も可能となっている。
UPLC RXインサートは、WX VAPORと同時期に開発された新型RX インサート固定式ノーズで、TYPE-Aノーズパッドに取り付けることが可能である。

PTX RXインサート(TYPE-Fノーズパッド対応)はWILEY X®アイウェアの[PT-1][PT-3][SABER ADVANCED][NERVE(ゴーグル)]といった歴代&現行モデルとも共通となっており、これらモデルにおいて既にPTX RXインサートを使用している場合には、そのままWX VAPORのTYPE-Fノーズパッドでも使用することができる。

WX VAPORのレンズ群

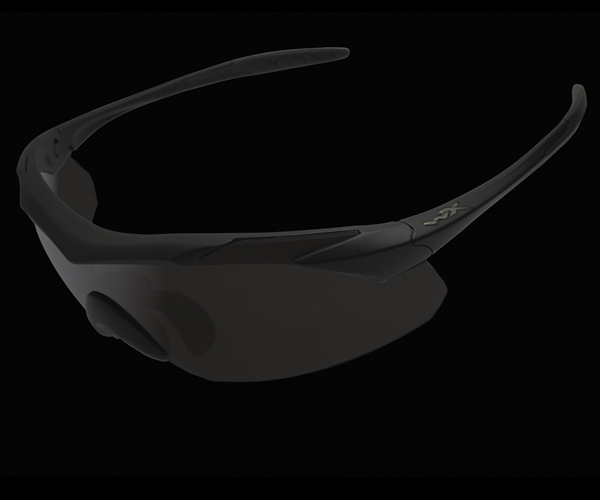

▲- SELENITE™ - Smoke Grey + WX VAPOR Matte Black Frame:色彩を歪めずに不快なグレア光を最大限に減少させる標準レンズ仕様。

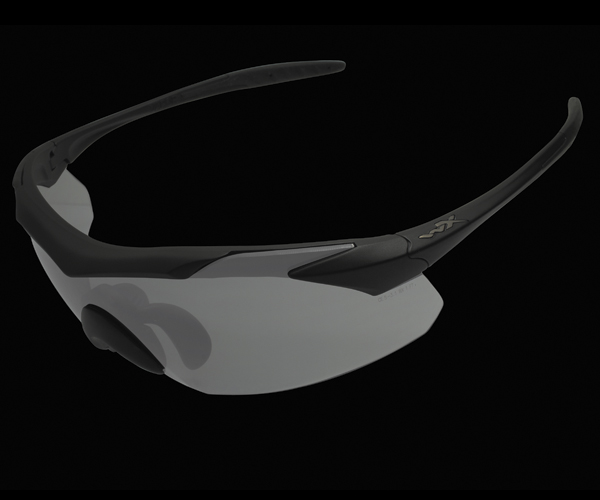

▲- SELENITE™ - Clear + WX VAPOR Matte Black Frame:光を最大限に透過し、正確な色彩が得られる。薄暗い早朝や夕暮れ、夜間や薄暗い室内に適している。

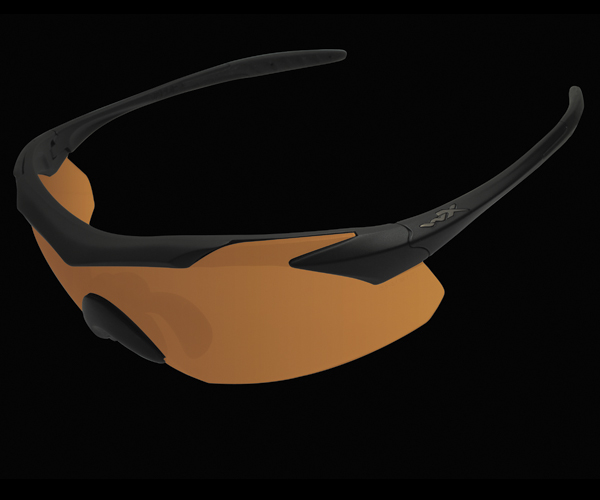

▲- SELENITE™ - Light Rust + WX VAPOR Matte Black Frame:ブルーライト波を取り除き、不快なグレア光を減少させ、コントラスト効果で物の輪郭を明確化にする。

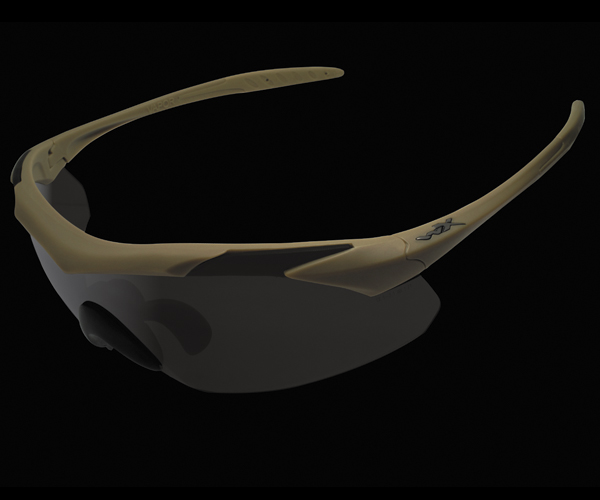

▲- SELENITE™ - Smoke Grey + WX VAPOR Tan Frame:色彩を歪めずに不快なグレア光を最大限に減少させる標準レンズ仕様。

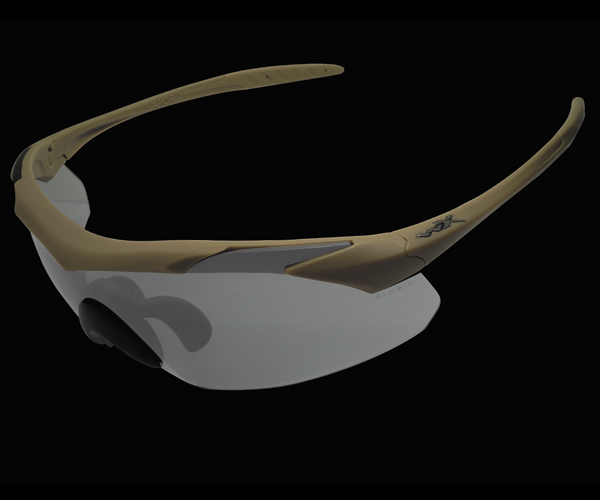

▲- SELENITE™ - Clear + WX VAPOR Tan Frame:光を最大限に透過し、正確な色彩が得られる。薄暗い早朝や夕暮れ、夜間や薄暗い室内に適している。

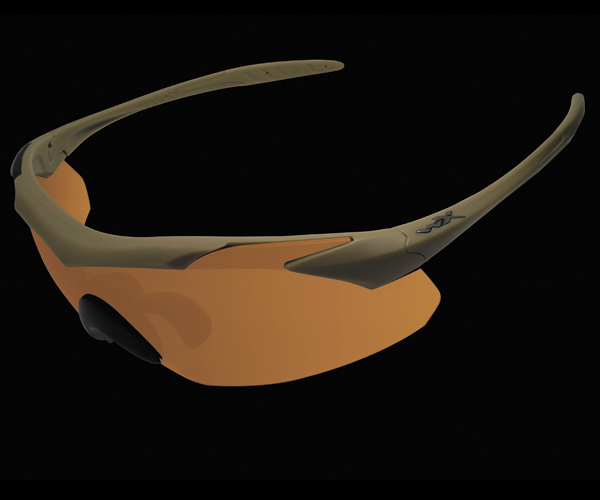

▲- SELENITE™ - Light Rust + WX VAPOR Tan Frame:ブルーライト波を取り除き、不快なグレア光を減少させ、コントラスト効果で物の輪郭を明確化にする。

WX VAPOR - SPEC

FRAME
・LIGHTEST WEIGHT BALLISTIC SPECTACLE ON THE MARKET
・ULTRA LOW PROFILE BALLISTIC SPECTACLE FOR WIDE ARRAY OF FACE SIZES
・NVG COMPATIBLE
・7 BASE WRAP-BACK TECHNOLOGY ELIMINATES TUNNEL VISION
・ADJUSTABLE NOSE BRIDGE & NOSE BRIDGE NON-SLIP RUBBER NOSE PIECE
・STRAIGHT TEMPLE DESIGN WRAPS AROUND USERS HEAD FOR SECURE FIT IN
ALL OPERATIONS
LENS
・7 BASE, SPHERICAL LENS DESIGN PROVIDES FOR OPTIMAL OPTICS
・FOIL™ ANTI-FOG COATING PROVIDES THE BEST IN FOG PREVENTION
・T-SHELL™ COATING OFFERS BEST IN CLASS SCRATCH RESISTANCE
・PURE SHATTERPROOF SELENITE™ LENSES FOR PREMIUM BALLISTIC PROTECTION
・LENSES PROVIDE 100% UVA / UVB PROTECTION AND DISTORTION FREE CLARITY
・LASER LENSES AVAILABLE – CONTACT WILEY X FOR DETAILS
STANDARDS AND REGULATIONS
・MEETS GL-PD 10-12 MCEP STANDARD SUPERSEDING
・MIL-PRF-31013 BALLISTIC STANDARD
・ANSI Z87.1-2010 HIGH VELOCITY IMPACT STANDARD
・ANSI Z87.1-2010 HIGH MASS IMPACT AND OPTICAL STANDARD

<アイウェア本体セット>


品番:WXJ-3501-2
品名:WX VAPOR 2LP
使用レンズ:- SELENITE™ - Smoke Grey & SELENITE™ - Clear
価格:16,500円(税別)



品番:WXJ-3502-2
品名:WX VAPOR 3LP
使用レンズ:- SELENITE™ - Smoke Grey & SELENITE™ - Clear & SELENITE™ - Light Rust
価格:19,500円(税別)

品番:WXJ-3511-2
品名:WX VAPOR TAN 2LP
使用レンズ:- SELENITE™ - Smoke Grey & SELENITE™ - Clear
価格:16,500円(税別)


品番:WXJ-3512-2
品名:WX VAPOR TAN 3LP
使用レンズ:- SELENITE™ - Smoke Grey & SELENITE™ - Clear & SELENITE™ - Light Rust
価格:19,500円(税別)

付属品:ノーズパッド(WXJ-35NPF) / SELENITE™ レンズ※1 / リーシュコード / WXクリーニングクロス / 収納ケース
※1 付属レンズはWX VAPOR 2LPと3LPで異なります。

<オプション・レンズ>
※レンズ単体

品番:WXJ-35S
品名:WX VAPOER - SELENITE™ - Smoke Grey Lens
価格:3,900円(税別)
品番:WXJ-35C
品名:WX VAPOER - SELENITE™ - Clear Lens
価格:3,900円(税別)
品番:WXJ-35L
品名:WX VAPOER - SELENITE™ - Light Rust Lens
価格:3,900円(税別)

<オプション・アクセサリー/アセンブリー・パーツ>

品番:WXJ-PTX
品名:PTX RX INSERT
価格:4,000円(税別)
品番:WXJ-PTX
品名:UPCL RX INSERT
価格:6,000円(税別)
品番:WXJ-35NPF
品名:WX VAPOR TYPE-F (TAKE-FLIGHT™) NOSE PAD
価格:2,000円(税別)
品番:WXJ-35NP
品名:WX VAPOR TYPE-A NOSE PAD
価格:2,000円(税別)
WX VAPOR - FEATURES
・耐衝撃性を有した高性能光学レンズSELENITE™
・レンズ交換が可能なSLOT™テクノロジー採用フレーム
・強力な曇り止めコートFOIL™(レンズ内側)
・傷防止ハードコーティングT-Shell™(レンズ外側)
・着用者や目的に応じてノーズ調整が可能
・有害な紫外線99.9%カット
・視力補正インサート PTX対応
・MIL-PRF-32432(GL)米軍仕様規格品
WX VAPOR - PTX and UPLC RX INSERT PARAMETERS : RXインサート度付きレンズ・アダプター対応

※WX VAPORはPTXおよびUPLC RXインサートに対応しています。
[ PTX RX INSERT ]
A = 44
B = 31
DBL = 25
TEMPLE = -
ED = 47

[ UPLC RX INSERT ]
A = 44
B = 31
DBL = 25
TEMPLE = -
ED = 47

LEGEND
A = Dimensions Between Horizontal Tangents
B = Dimensions Between Vertical Tangents
DBL = Distance Between Lenses
TEMPLE = Length of Temples
ED = Minimum Diameter Lens That Will Fit Frame
