SABER ADVANCED

常識を覆したクリップオン・ハーフリム・フレーム採用の軍用アイウェア

※SABER ADVANCEDのコスト(価格)は最後に知って欲しい。それはあなたに驚いていただきたいからである。
アメリカ国防総省が国有備品番号で管理・調達を行っているSABER ADVANCEDは、左右テンプルをレンズにクリップオンするタイプのハーフリム・フレーム採用の軍用アイウェアである。その外見上の重厚さからも高い耐衝撃性能が見て取れるだろう。そして先進的な機能と光学レンズ技術によって実現した光学性能は従来の軍用アイウェアを超えている。

従来の軍用アイウェアにおける現実と光学的な問題

まずは、SABER ADVANCEDをご紹介する前に従来の軍用アイウェアやセーフティグラスの現実と光学的な問題について理解を深めたいと思う。
一枚のワイドレンズをハーフリム・フレームに取り付けるタイプのアイウェアは、顔に沿いカーブ(湾曲)する大型レンズによって広い視野角が得られるメリットがある。このタイプの軍用アイウェアやセーフティグラスは大型化したレンズの耐衝撃性能を維持するためにレンズ厚を増やしている。
しかし、厚みがあり、カーブ(湾曲)するワイドレンズには光学的な問題点を抱えている。

耐衝撃性を考えなければ、平らで可能な限り"薄いレンズ"であれば光の屈折を抑えることは容易である。
しかし、軍用アイウェアやセーフティグラスのように「顔に沿うためのカーブ(湾曲)するワイドレンズ」で「耐衝撃性を確保するための厚いレンズ」では光を大きく屈折させてしまう。したがって視界が歪み、レンズ越しに見える地形や物の形・サイズ・位置が裸眼とは異なって見える。

問題はこれだけではない。このレンズ単体の問題の他に、アイウェア着用者で異なる鼻の形や耳の位置などによって、レンズの位置や傾斜角が適正に保たれないのである。

この不適切なレンズの傾斜角は、一枚のカーブしたワイドレンズを採用する従来の軍用アイウェアやセーフティグラスにおいて慢性的に発生している。さらに、ウインド&ダストプロテクション(防塵防風)性を考慮して大型化し、顔に沿うカーブレンズであるが故に、大抵の場合において人が着用すると顔の頬にレンズが触れ、運動時や目を細めた際の頬の動きに合わせ、レンズが動いてしまい、不規則な光の屈折を生み出してしまう。このように一枚のカーブしたワイドレンズを採用する従来の軍用アイウェアには光学的な問題が存在している。

このような光学的な問題が存在している従来の軍用アイウェアやセーフティグラスは、その歪みを意識して使用しけなれば危険である。何故なら個人差があるものの着用者によっては"歪んだ視界"に慣れて違和感を感じなくなることも多く、実際と乖離した視界を現実と誤認識し続けてしまうからだ。

ただ、従来の軍用アイウェアを使用する兵士達は視界の歪み(光の屈折)を訓練や教育によって理解しているはずで、最も重要なミルスペックに準拠した耐衝撃性があれば光学性能は必要最低限維持できていれば良いと言えるだろう。

高性能光学レンズSELENITE™とTAKE-FLIGHT™ノーズの実装

しかし、WILEY X®が目指すのは優れた光学性能と耐衝撃性の両立である。したがって、SABER ADVANCEDにおいても、この従来の軍用アイウェアにおける光学的な問題を改善し、ミルスペックを超えた耐衝撃性能を実現している。

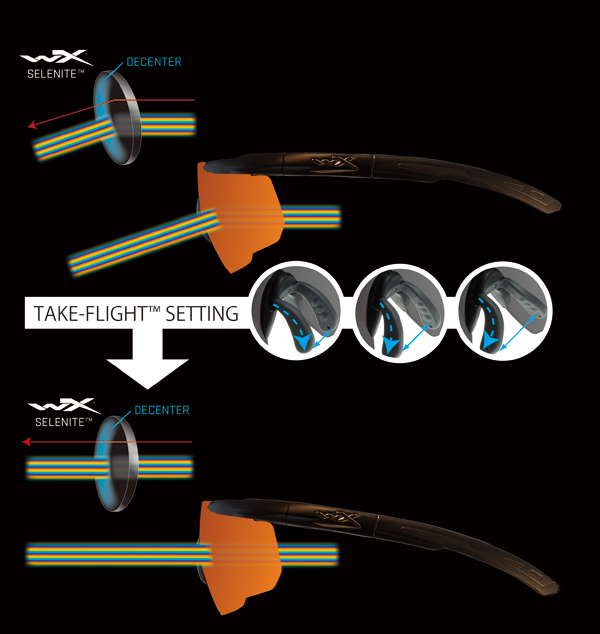

SABER ADVANCEDに合わせて作られたディセンター処理を施した高性能光学レンズSELENITE™はカーブによって発生する光の屈折を補正する。これによりレンズ単体の問題を改善している。

さらに着用者によって発生する不適正なレンズ位置や傾斜角に伴う光の屈折に対しては、着用者に合わせて微調整が可能なTAKE-FLIGHT™ノーズによってレンズの適正な傾斜角を確保し、レンズ光学中心と着用者のアイポイントを一致させる。

従来の軍用アイウェアを超えたSABER ADVANCEDは、このディセンター処理を施した高性能光学レンズSELENITE™と着用者に合わせた微調整が可能なTAKE-FLIGHT™ノーズの実装によって実現した。また、砂埃から眼を保護するダストプロテクションや強風から眼を保護するウインドプロテクションを必要とする場合には、TAKE-FLIGHT™ノーズを調整してレンズを顔に密着させるようなフィッティング変更も容易に可能である。

TAKE-FLIGHT™ノーズによって実現した3.0mm厚のSELENITE™レンズの実装

TAKE-FLIGHT™ノーズによる恩恵は、レンズの位置や傾斜角の調整によって実現した優れた光学性能だけではない。WILEY X®ではレンズの割れ難さ等のバリスティック性能は、たった2.0mm厚のSELENITE™レンズにおいて既に確保され、ミルスペックを超えた耐衝撃性能を実現している。したがって、SABER ADVANCEDのレンズを3.0mm厚にした理由は単なるバリスティック性能ではなく[フレームによるレンズ保持能力]の向上である。

アイウェアにおける耐衝撃性能の一端を担う[フレームによるレンズ保持能力]は大変重要であるが、アイウェアをショットガンで撃つ"ショットガン・パフォーマンス"によって誤った認識が広がっている。例えば、野球であればアイウェア着用時に野球ボールが直撃し、その衝撃によってレンズが割れずともフレームから外れてしまえば危険だと評価が下される。何故なら、外れたレンズがボールごと眼球を圧迫する、もしくはレンズの端が眼球に突き刺さる危険性があるためだ。しかし、ショットガンでアイウェアを撃った場合には、フレームからレンズが吹き飛んでもレンズが割れていなければ耐衝撃性があると評価されてしまう。確かにショットガンで割れないレンズは凄いが、地面に転がる"割れていないレンズ"は、それ以上でもそれ以下でもない。単に地面に転がるレンズであり、アイウェアの耐衝撃性としての評価は「ショットガンの衝撃には耐えれなかった」ということである。

SABER ADVANCEDの[フレームによるレンズ保持能力]は高性能光学SELENITE™レンズを3.0mm厚にすることでフレームが強固にレンズを保持することを可能とした。強い衝撃が加わってもレンズは割れず、さらにフレームから外れ難くいという耐衝撃性を実現している。
重圧度衝撃による眼球圧迫さえも考慮に入れたULTRA-FOAM™の実装

重圧度衝撃を受けたアイウェアは顔部に押し当てられ、レンズが眼球を圧迫してしまう。SABER ADVANCEDには、これを防ぐためにレンズ上部に耐衝撃緩和パッドとなるULTRA-FOAM™を実装し、SELENITE™レンズ形状+TAKE-FLIGHT™ノーズ+ULTRA-FOAM™によって重圧度衝撃時にレンズによる眼球圧迫を抑止する。

簡易ゴーグルモードによる高い汎用性

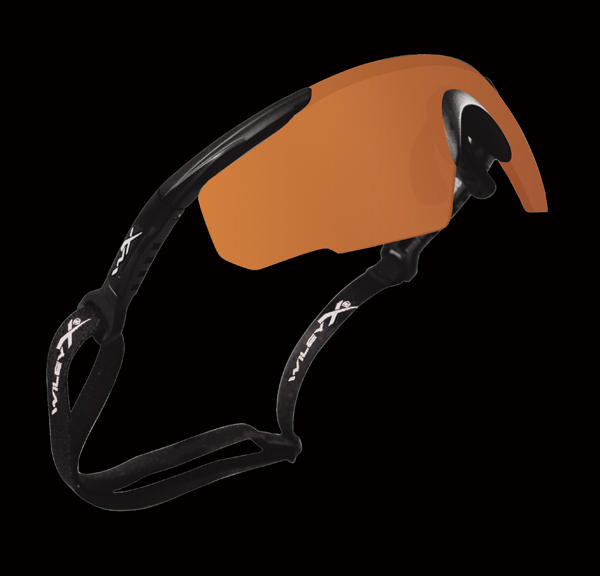

SABER ADVANCEDはテンプルを取り外し、付属のゴーグルバンドに交換することで簡易ゴーグルとしても使用することができる。このゴーグルモードは激しい運動きにも対応する。

視力補正レンズ・アダプター PTX RXインサート対応

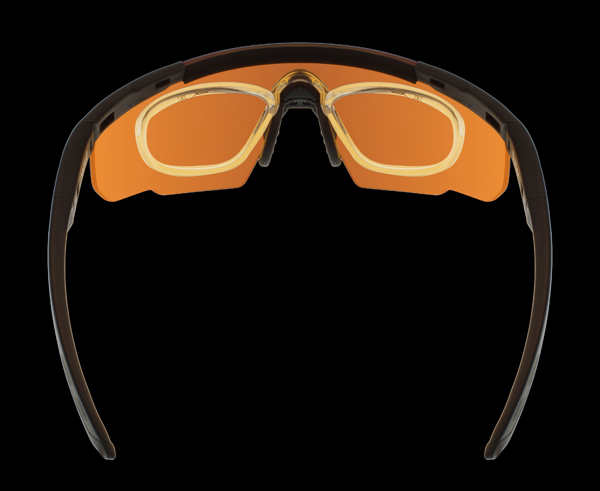

オプション(別売)の視力補正/度付きレンズ・アダプターPTX RXインサートで視力補正が必要な着用者にも対応している。PTX RXインサートはSABER ADVANCEDのTAKE-FLIGHT™ノーズに取り付けるため、通常の眼鏡と同様に度付きレンズの光学中心と傾斜角、レンズとの距離さえも調整することができる。従来の軍用アイウェアでは実現できなかった着用者に合わせた光学的フィッティング調整も可能となっている。

SABER ADVANCEDの豊富なレンズ群


▲- SELENITE™ - Pale Yellow + SABER ADVANCED:最も光を増強する高コントラスト効果が得られる。

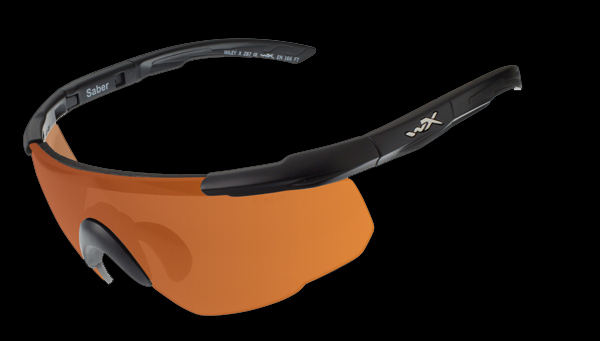

▲- SELENITE™ - Light Rust + SABER ADVANCED:ブルーライト波を取り除き、不快なグレア光を減少させ、コントラスト効果で物の輪郭を明確化にする。

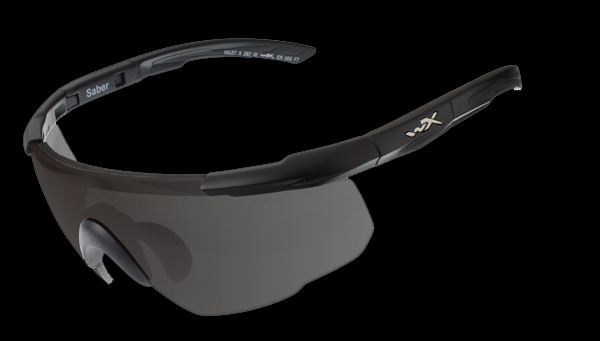

▲- SELENITE™ - Smoke Grey + SABER ADVANCED:色彩を歪めずに不快なグレア光を最大限に減少させる標準レンズ仕様。

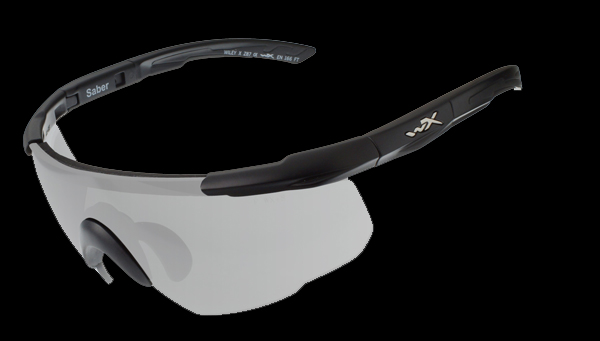

▲- SELENITE™ - Clear + SABER ADVANCED:光を最大限に透過し、正確な色彩が得られる。薄暗い早朝や夕暮れ、夜間や薄暗い室内に適している。

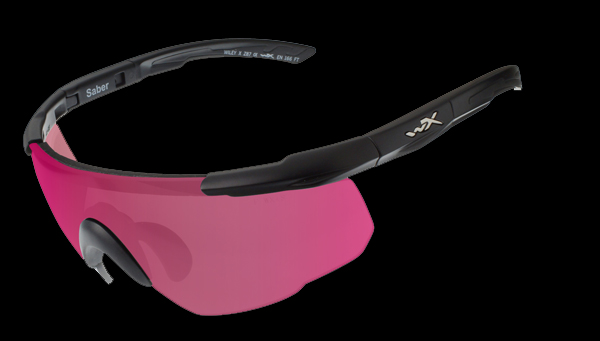

▲- SELENITE™ - Vermillion + SABER ADVANCED:高コントラスト効果で物の輪郭に陰影を付け、視覚対象物を明確に、そして明るく見せる。薄暗い状況に適している。※Vermillionレンズのみオプション・レンズ(別売)です。アイウェア本体とのセット販売はございません。

SABER ADVANCED - SPEC

FRAME
・NVG COMPATIBLE ULTRA LOW PROFILE FRAME
・DUAL INJECTED NON-SLIP ADJUSTABLE TEMPLE TIPS
・ADJUSTABLE WIRE CORE NOSE PIECE FOR A CUSTOM FIT
・ULTRA FOAM™ BROW BAR PREVENTS DEBRIS AND SWEAT FROM ENTERING FIELD-OF-VIEW
・REMOVABLE SNAP ON ADJUSTABLE TEMPLES CAN BE REPLACED WITH TACTICAL GOGGLE STRAP FOR HIGH INTENSITYOPERATIONS/TRAINING
LENS
・100% UVA/UVB PROTECTION
・ADJUSTABLE TAKE FLIGHT NOSE PIECE ACCOMMODATES ANY FACE/NOSE BRIDGE
・T-SHELL™ ANTI SCRATCH HARD COAT FOR LONGER LENS LIFE
・SUPERIOR LATERAL PROTECTION
STANDARDS AND REGULATIONS
・MIL-PRF-31013 BALLISTIC IMPACT
・ANSI Z87.1 HIGH VELOCITY IMPACT
・ANSI Z87.1 HIGH MASS IMPACT
・AVAILABLE THROUGH GSA

<アイウェア本体セット>

品番:WXJ-300-2
品名:SABER ADVANCED 300
使用レンズ:- SELENITE™ - Pale Yellow
価格:5,500円(税別)
品番:WXJ-302-2
品名:SABER ADVANCED 302
使用レンズ:- SELENITE™ - Smoke Grey
価格:5,500円(税別)
品番:WXJ-303-2
品名:SABER ADVANCED 303
使用レンズ:- SELENITE™ - Clear
価格:5,500円(税別)

品番:WXJ-306-2
品名:SABER ADVANCED 306 *2レンズパッケージ
使用レンズ:- SELENITE™ - Light Rust & Smoke Grey
価格:6,500円(税別)

付属品:ノーズパッド / SELENITE™ レンズ※1 / ストラップ / 収納ポーチ
※1 付属レンズはSABER ADVANCED 300 / 302 / 303 / 306で異なります。

<オプション・レンズ>
※レンズ単体

品番:WXJ-300Y-2
品名:SABER ADVANCED Pale Yellow Lens
価格:3,500円(税別)
品番:WXJ-300L-2
品名:SABER ADVANCED Light Rust Lens
Lens
価格:3,500円(税別)
品番:WXJ-300S-2
品名:SABER ADVANCED Smoke Grey Lens
Lens
価格:3,500円(税別)
品番:WXJ-300C-2
品名:SABER ADVANCED Clear Lens
Lens
価格:3,500円(税別)
品番:WXJ-300V-2
品名:SABER ADVANCED Vermillion Lens
Lens
価格:3,500円(税別)

<オプション・アクセサリー/アセンブリー・パーツ>

品番:WXJ-PTX
品名:PTX RX INSERT
価格:4,000円(税別)
品番:WXJ-300NP-2
品名:SABER ADVANCED TAKE-FLIGHT™ NOSE PAD
価格:2,000円(税別)
品番:WXJ-300F-2
品名:SABER ADVANCED FRAME KIT
価格:4,300円(税別)
SABER ADVANCED - FEATURES
・耐衝撃性を有した高性能光学レンズSELENITE™
・レンズ交換が可能なSLOT™テクノロジー採用フレーム
・傷防止ハードコーティングT-Shell™(レンズ外側)
・着用者や目的に応じてノーズ調整が可能
・視力補正インサート PTX対応
・MIL-PRF-32432(GL)米軍仕様規格品
・GL-PD 10-12 MCEP米軍戦闘用グラス規格品
・ANSI Z87.1(Z87+)米国工業規格品
SABER ADVANCED - PTX RX INSERT PARAMETERS : RXインサート度付きレンズ・アダプター対応

※SABER ADVANCEDはPTX RXインサートに対応しています。
A = 44
B = 31
DBL = 25
TEMPLE = -
ED = 47

LEGEND
A = Dimensions Between Horizontal Tangents
B = Dimensions Between Vertical Tangents
DBL = Distance Between Lenses
TEMPLE = Length of Temples
ED = Minimum Diameter Lens That Will Fit Frame
